【図解】ロールスクリーンの取り付け方（突っ張り式の取り付けの場合）

ビスの使用できない場所、浴室やキッチン、洗面所のタイル面などには、別売りの「突っ張り式のバー（テンションバー）』を使うことによって、ロールスクリーンを取り付けることができます。

突っ張りタイプは、ロールスクリーン本体がつっぱり仕様になっているのではなく、突っ張り式の「テンションバー」を取り付けたあと、「通常のロールスクリーン」を取り付ける形となります。

突っ張りタイプのロールスクリーン対応機種：通常のロールスクリーン
※以下の機種は対応しておりません。ダブルロールスクリーン、調光ロールスクリーン（重量のがあるため）、小窓ロールスクリーン（小さいなサイズには対応していないため）

取り付け手順は、①テンションバーを取り付ける→②テンションバーにロールスクリーンを取り付けるという流れになります。

突っ張りタイプの部品
テンションバーの取付方法

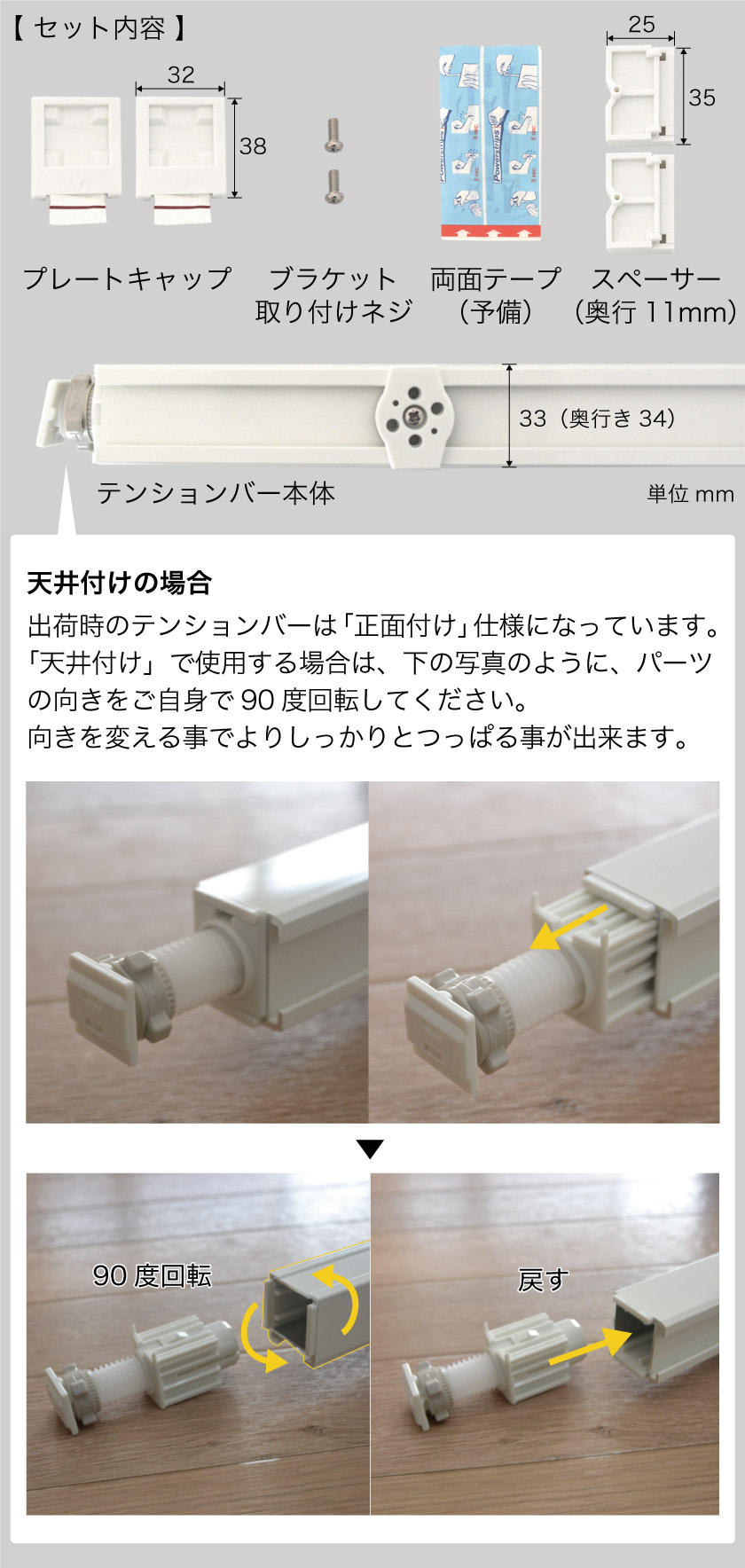

■突っ張りタイプ・ロールスクリーンの必要部品について

突っ張りタイプのロールスクリーンに必要なテンションバーという部品に含まれているセット内容と、部品の各サイズになります。
テンションバーは出荷時に、正面付けの仕様となっています。天井付けで使用される場合は、部品の設定を変えていただく必要があります。

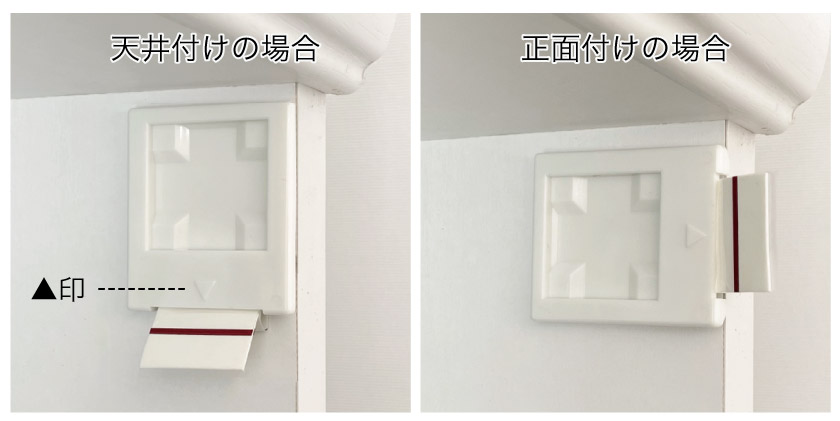

①プレートキャップを取り付けます。

裏の両面テープをはがし、つっぱりたい場所に左右の位置を揃えて貼り付けます。
※天井付けはプレートキャップの▲印が下向き、正面付けは▲印が横向き（手前側）になるように貼ってください。

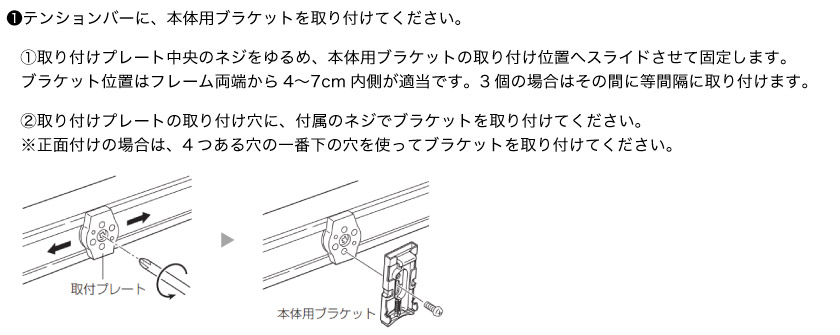

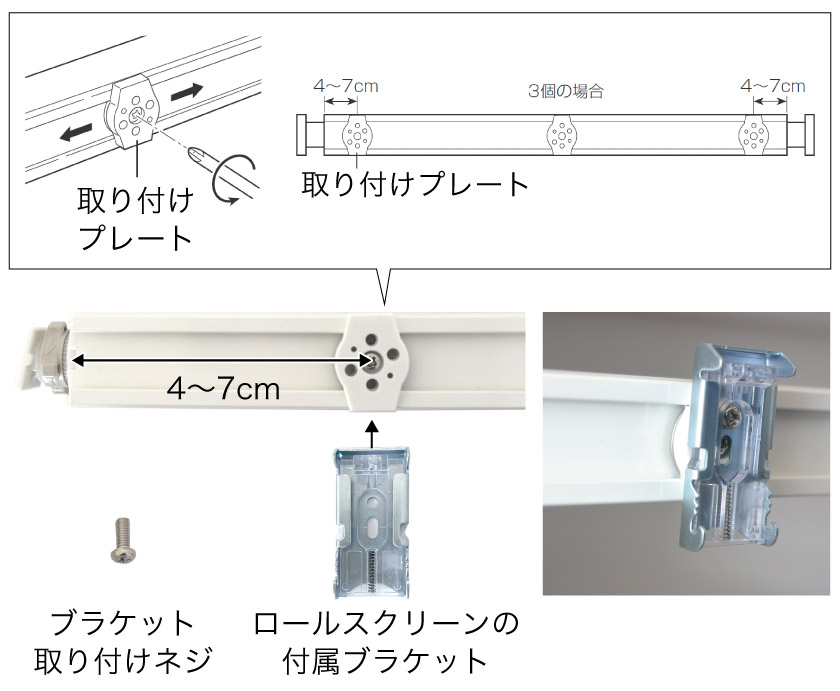

②テンションバーに、ロールスクリーンのブラケットを取り付けます。

・取り付けプレートの中央のネジをゆるめ、本体用ブラケットの取り付け位置をスライドさせて固定します。ブラケット取り付け位置はフレームの両端から4〜7cm内側が適当です。3個の場合は、その間に等間隔に取り付けてください。

・位置が決まったら、ブラケット取り付けネジでロールスクリーンのブラケットを取り付けます。

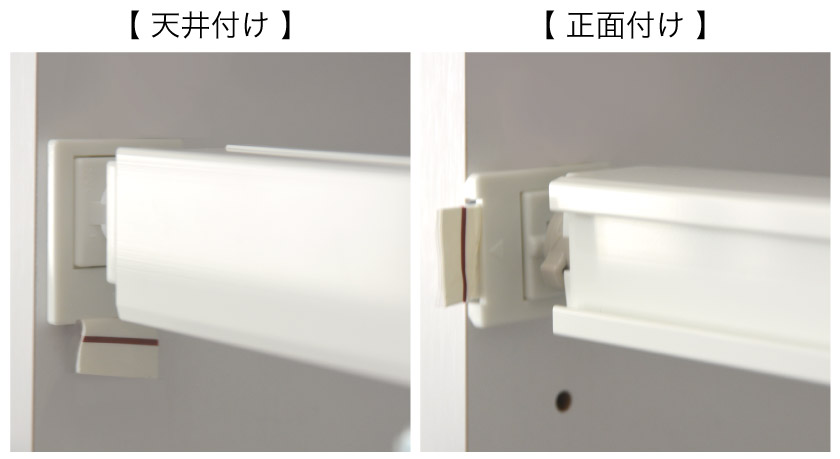

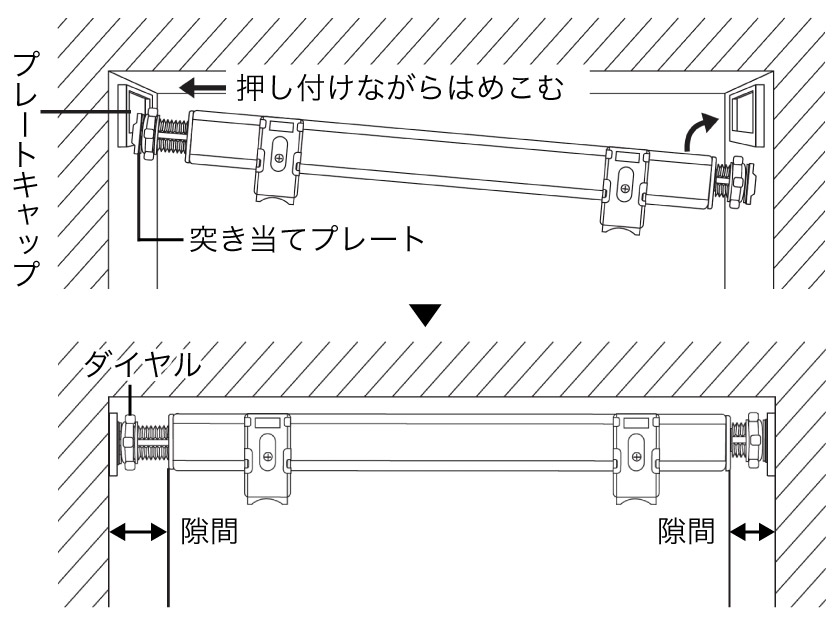

③テンションバー本体を取り付けます。

スプリングの入っている方の突き当てプレートをプレートキャップに押し付けながら、反対側の突き当てプレートをはめ込み、仮止めしてください。
仮止め後、スプリングが入ってない方のダイヤルを回し、左右の隙間が均等になるように調整しながらしっかり固定してください。

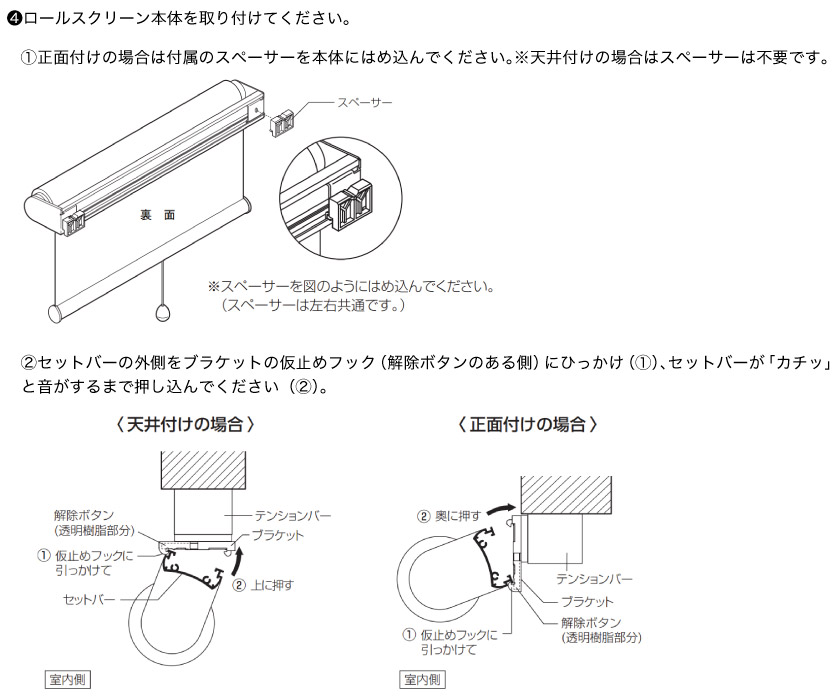

④ブラケットにロールスクリーン本体を取り付け、完成です。

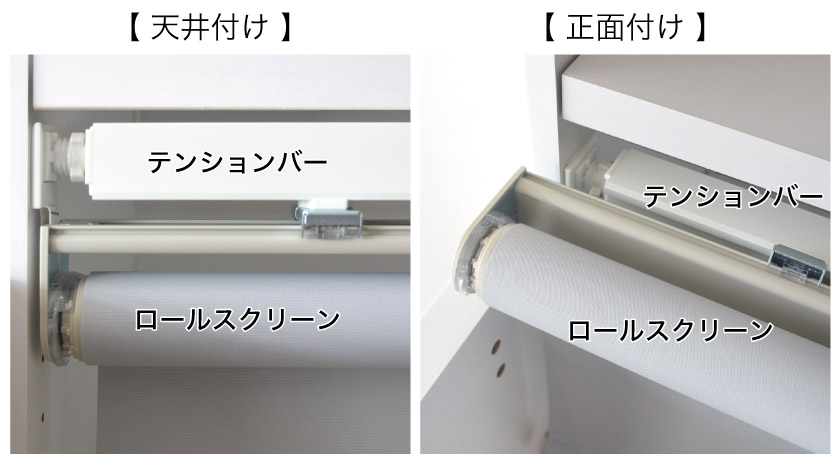

天井付けはテンションバーの下にロールスクリーンが付きます。正面付けは、テンションバーの前面にロールスクリーンが付きます。

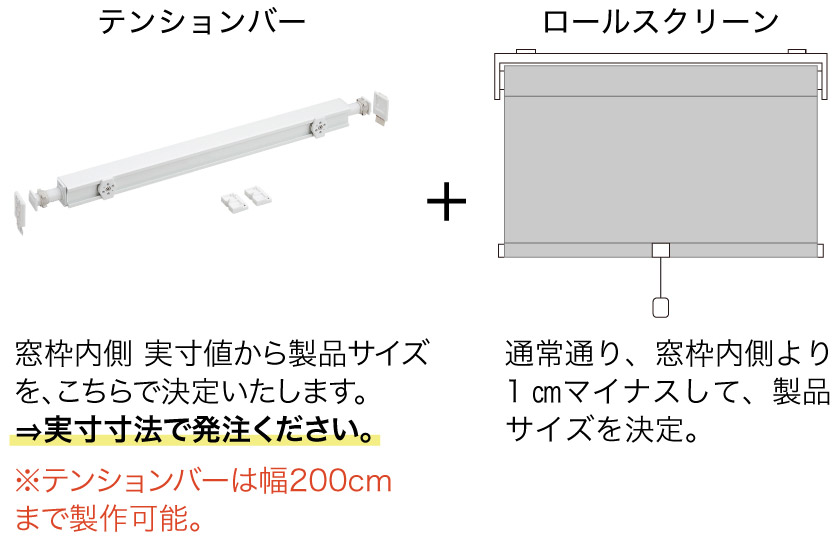

下記写真のように、テンションバーは窓枠実寸での製作ですが、ロールスクリーンは天井付け・正面付けで取り付け方法が変わるため、採寸方法も違ってきます。

詳しい採寸方法はこちらをご覧ください »

---

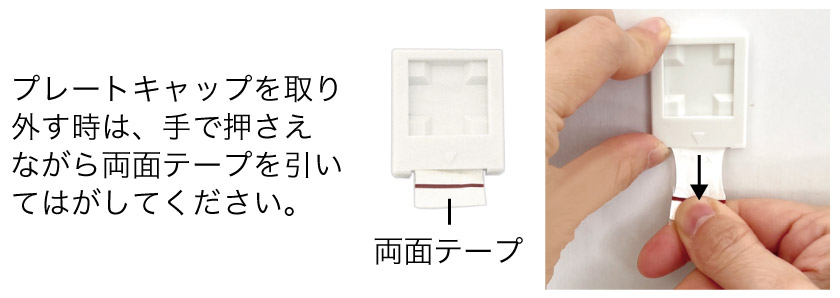

・取り外す際のプレートキャップの取り方

■突っ張りタイプのロールスクリーンでご注意いただきたいこと

※テンションバーは、凹凸のある壁紙、布壁、土壁、砂壁などざらつきのある壁面には取り付けられません。また、下地がしっかりしていない場所に取り付けると、歪みなどによりテンションが充分にかからず製品が落下する恐れがあります。

※昇降の多い場所、特に不特定多数の方がご使用される場合は、テンションバーにて取り付けられていることをご理解頂いた上、過剰な負荷のかかるような操作はお控え頂くようお願い致します。
ビスなどで固定されていないため、人の体重がかかるなどの予想以上の負荷がかかった場合は、テンションバーが落ちてくる危険性があります。

※ロールスクリーンは間仕切りで使用されることも多くなっていますが、テンションバーを取り付けての間仕切りへでの使用はお勧めしていません。使用される方法によって状況はかわってきますが、窓に使用するよりも、予期せぬ力が加わること、場所によっては不特定多数で使用されることなどに懸念があるためです。
テンションバーを使用してロールスクリーンを取り付けた強度試験は、窓に取り付けられたもので行っています。このようなことを含め、間仕切りへの取り付けは「ビス」タイプにて取り付け頂くようお願い致します。
