ロールスクリーン採寸方法
(ロールカーテンの採寸方法)

ロールスクリーンの採寸方法を、取り付け方法別に、ご紹介します。

ロールスクリーン・ロールカーテンの取り付け方法によって、採寸方法が少し異なります。

【正面付け】窓枠を覆うように壁に取り付ける
【天井付け(窓枠内)】窓枠内にの上部に取り付ける
【天井付け(ボックス内】カーテンボックス内に取り付ける
【天井付け(天井直付け)】天井に直接取り付ける

大きく分けて、4つです。取り付け方法により、採寸方法が少し変わります。使用場所に応じて取り付け方法を選んで、その上で下地の有無を確認して、採寸をするとスムーズです。

下地の探し方はこちらのページも参考にしてください。(こちら☞


幅、高さ、設置する高さ、あとは、側面図を確認して、昇降の際に障害になるものが無いか、確認すれば、簡単にサイズを決めることが出来ます。

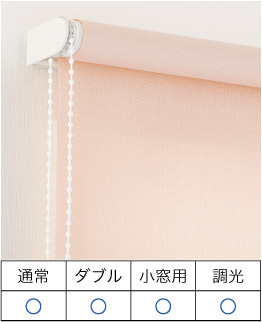

窓枠を覆うように枠外に取り付ける【正面付け】

ロールスクリーン正面付け
正面付けは窓枠を覆うように壁面または、窓枠に直接取り付けします。窓枠を完全に覆うように取付するため、横から漏れてしまう光漏れを抑えることができ、寝室などにもオススメの取付方法です。窓枠の上部に下地があることを確認した壁面、または、ビスを取り付ける幅のある窓枠に取り付ける方法になります。
(※コンクリート、石膏ボードには取り付けできません。)

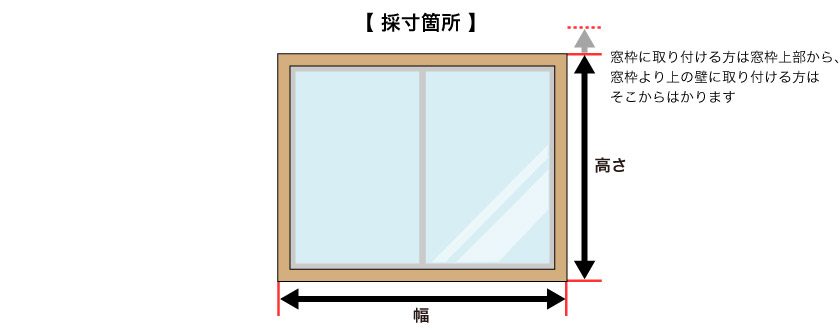

ロールスクリーン正面付け採寸場所

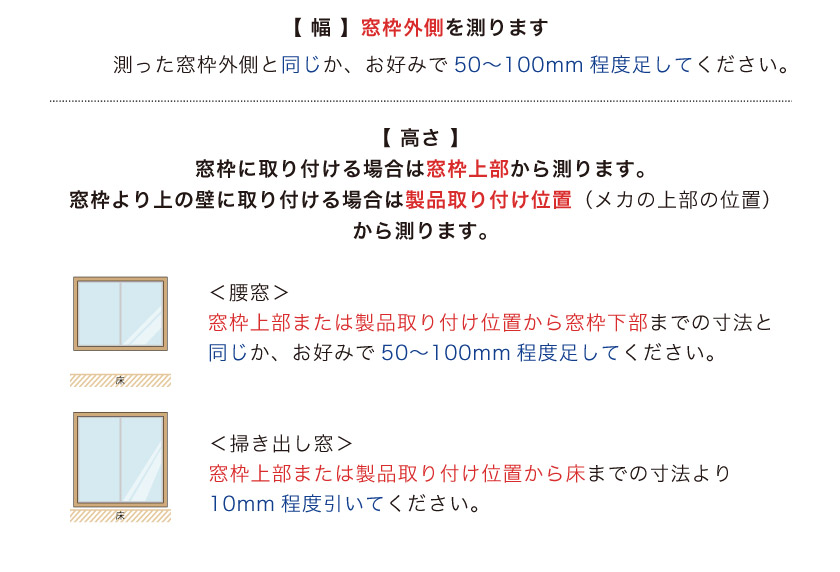

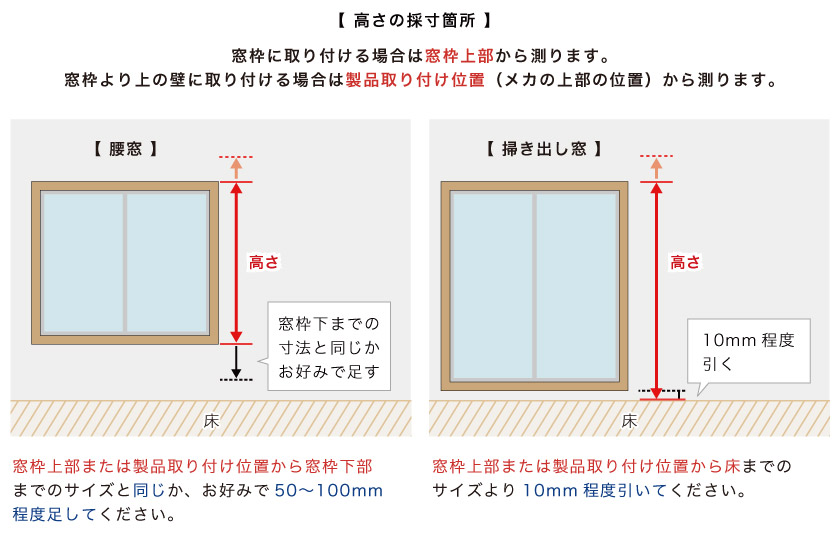

ロールスクリーン正面付け採寸方法
ロールスクリーン正面付けブラケット取り付け方法

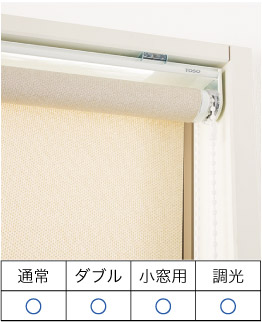

窓枠内に収まるように取り付ける【天井付け】

ロールスクリーン天井付け画像
天井付けは窓枠の内側上部に、ブラインドを取り付ける方法です。
窓枠内に収まると、見た目もすっきりとした印象になり、空間に広がりが感じられます。

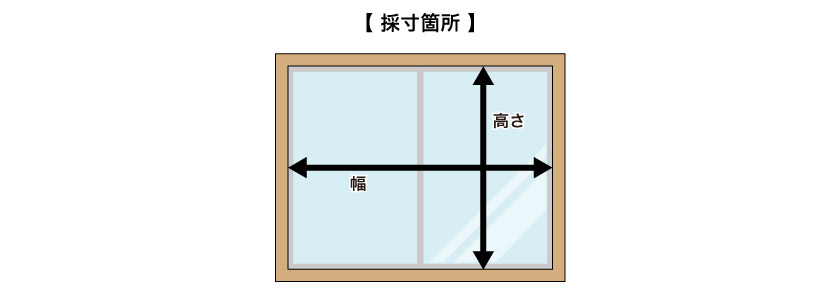

ロールスクリーン天井付け採寸場所

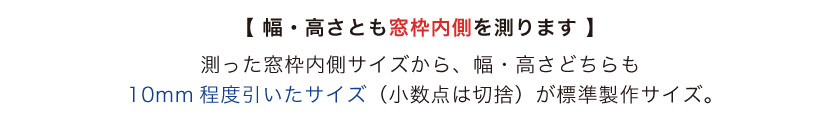

ロールスクリーン天井付採寸方法

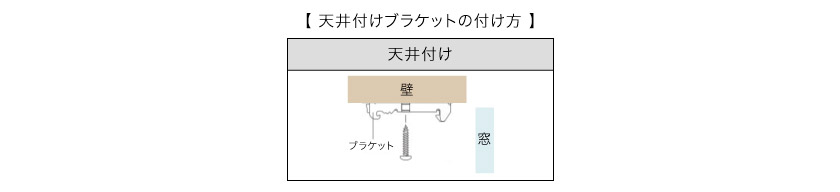

ロールスクリーン天井付ブラケット取り付け方

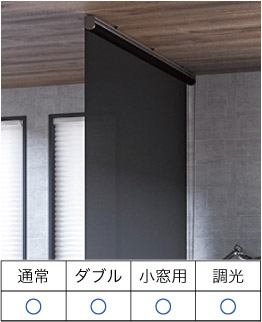

天井に直接取り付ける【天井直付け】

窓枠内ではなく天井に直接取り付けることで、窓を最大限に大きく活用でき、空間に広がり、天井を高く見せる効果がります。目隠し用の間仕切りや、一般の住宅の掃き出し窓などは、この取付方法を選ばれることが多いです。
※取付位置(天井部分)の下地を必ず確認ください。
ロールスクリーン天井直付けイメージ画像

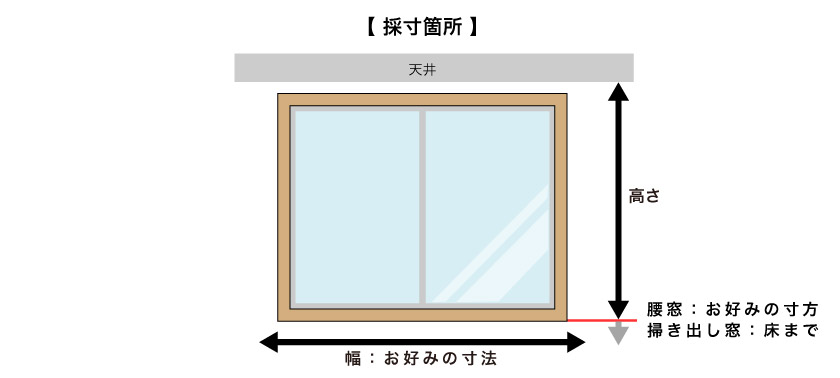

ロールスクリーン天井直付け採寸箇所
ロールスクリーン採寸方法:窓枠内に取り付ける天井直付けの測り方
ロールスクリーン天井付ブラケット取り付け方

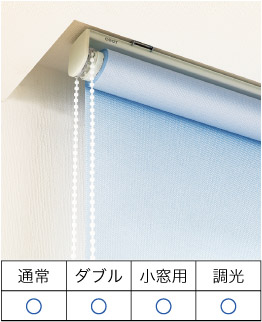

カーテンボックスに収める【ボックス内天井付け】

ロールスクリーンカーテンボックス内天井付け
天井などにカーテンレールなどを設置するためのカーテンボックスがある場合、こちらのカーテンボックス内に取り付けをします。
カーテンボックス内に上部のメカを隠すことが出来たり、ブラインドの「たまり」もこの中に作ることが出来るので、お部屋を広くスッキリ見せてくれます。
住宅の掃き出し窓や、オフィスの窓などにもカーテンボックスが用意されていることがあり、その場合、こちらの採寸方法を選びます。
ロールスクリーンカーテンボックス付け

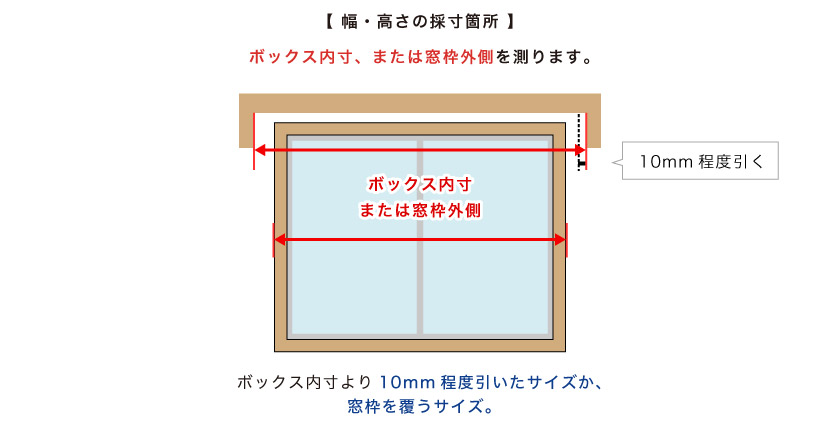

ロールスクリーン採寸方法:カーテンボックス内天井付け
ロールスクリーン天井付ブラケット取り付け方


ロールスクリーンの製品サイズとブラケットサイズ

それぞれのメカの、製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数が詳しく見れます。

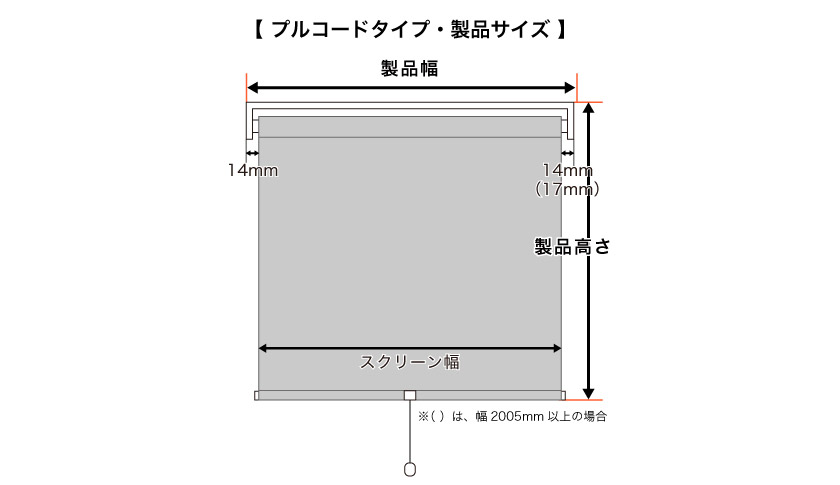

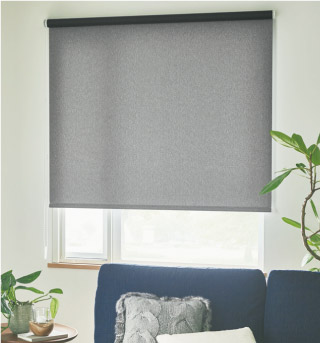

ロールスクリーンプルコードタイプ製品サイズ

※製品重量の目安(通常仕様) 製品幅2000mm×製品高さ2000mm 3.4kg
※製品重量の目安(ダブル仕様) 製品幅2000mm×製品高さ2000mm 6.2kg
※製品重量の目安(小窓仕様) 製品幅1000mm×製品高さ1000mm 1.2kg

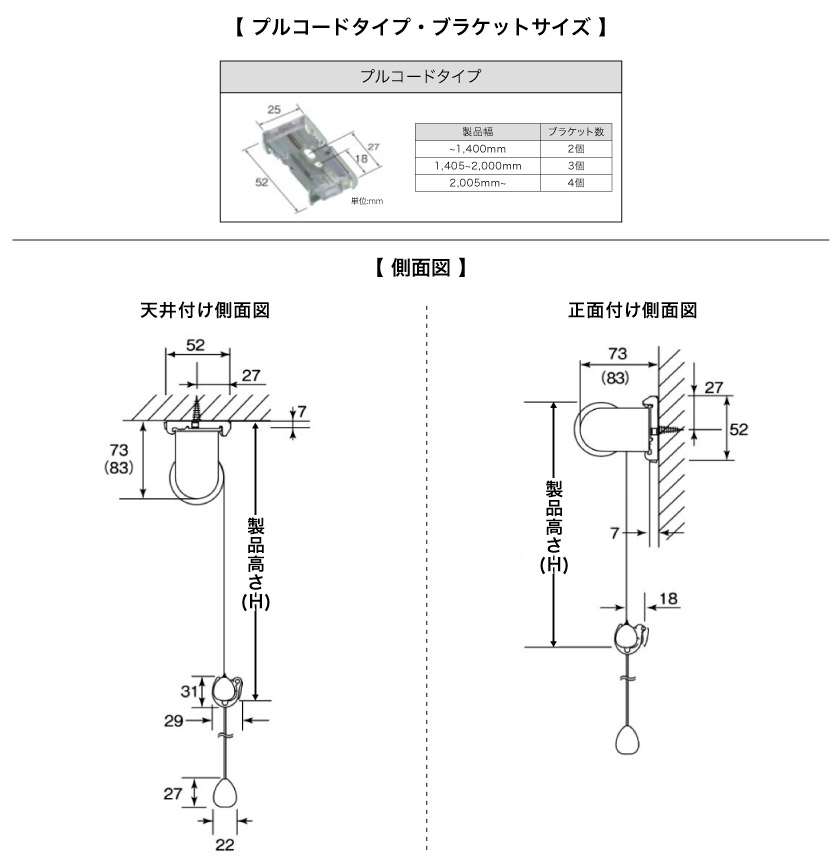

ロールスクリーンプルコードタイプのブラケットサイズと必要数・製品側面図

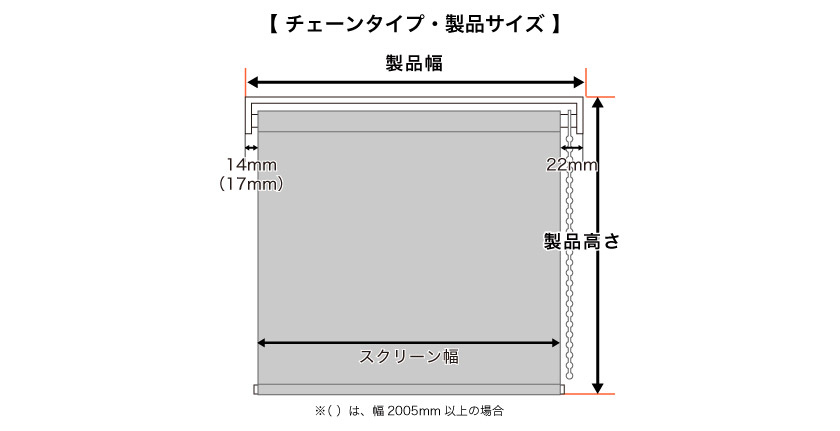

ロールスクリーンチェーンタイプ製品サイズ

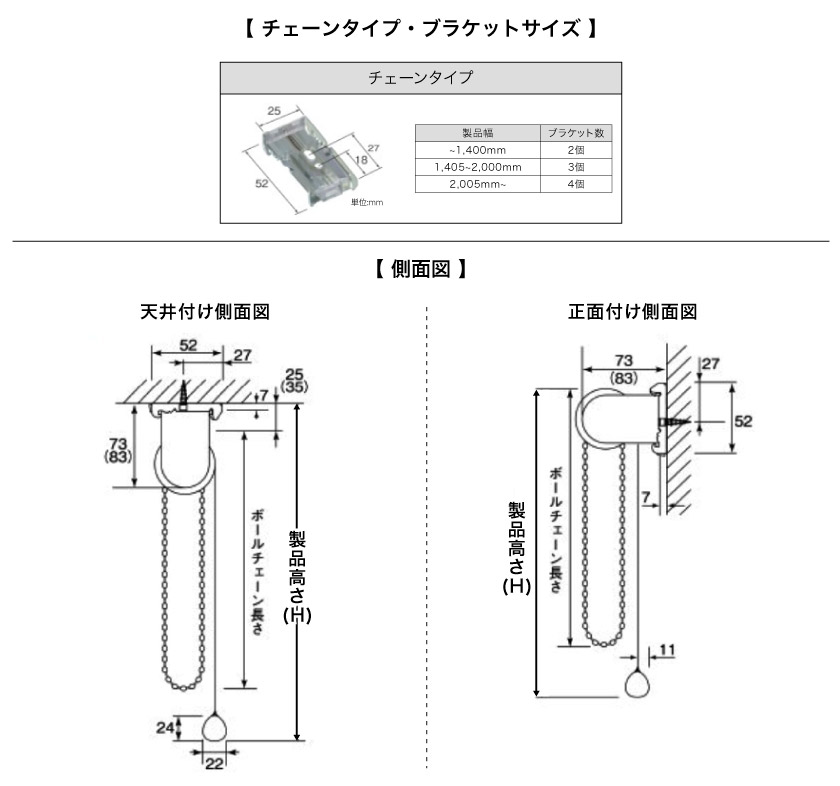

ロールスクリーンチェーンタイプのブラケットサイズと必要数・製品側面図

ロールスクリーンワンタッチチェーンタイプ製品サイズ
ロールスクリーンワンタッチチェーンタイプのブラケットサイズと必要数・製品側面図

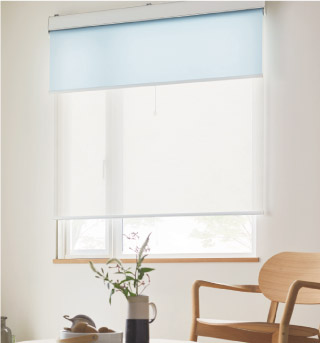

ダブルロールスクリーンの製品サイズ

【ダブルロールスクリーン・フロントカバーなし・プルコードタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数

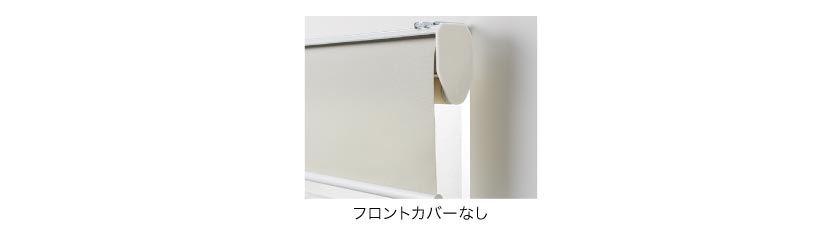

ダブルロールスクリーン フロントカバーなし
ロールスクリーン プルコードタイプの製品サイズ
ロールスクリーン プルコードタイプの側面サイズとブラケットサイズ、数

【ダブルロールスクリーン・フロントカバーあり・プルコードタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数

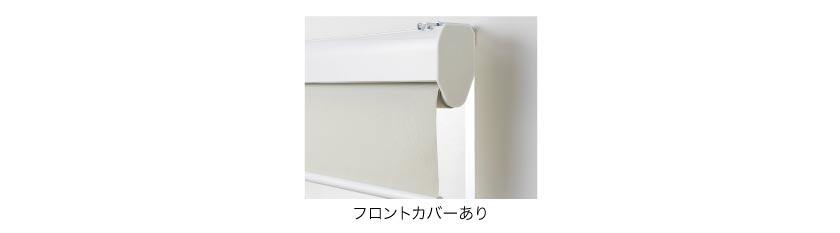

ダブルロールスクリーン フロントカバーあり

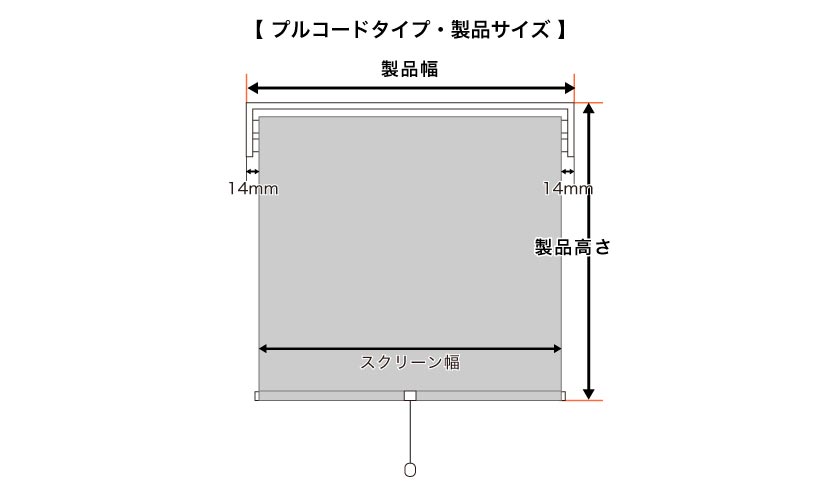

ロールスクリーン フロントカバー付き プルコードタイプの製品サイズ

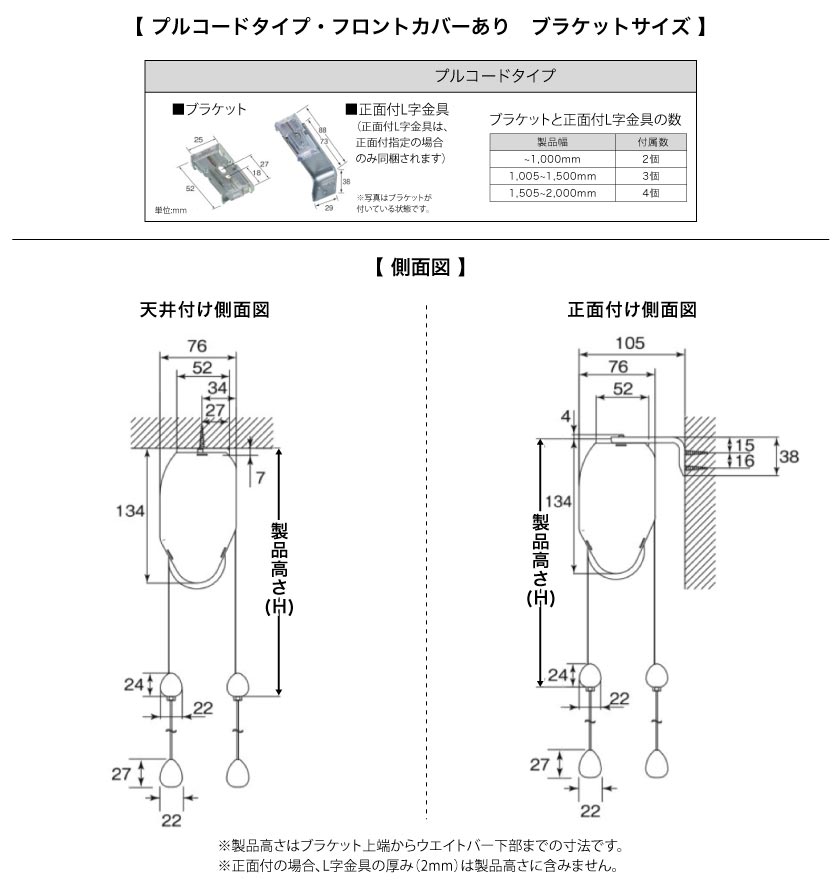

ロールスクリーン フロントカバー付き プルコードタイプの側面サイズとブラケットサイズ、数

【ダブルロールスクリーン・フロントカバーなし・ワンタッチチェーンタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数
ダブルロールスクリーン フロントカバーなし
ダブルロールスクリーン ワンタッチチェーンタイプの製品サイズ

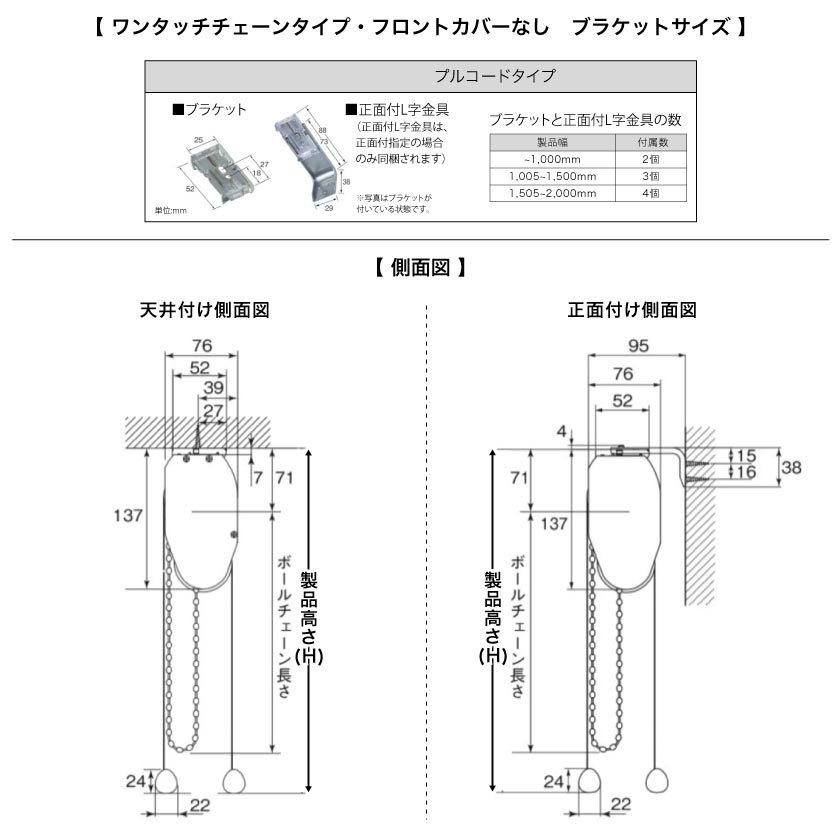

ダブルロールスクリーン ワンタッチチェーンタイプの側面サイズとブラケットサイズ、数

【ダブルロールスクリーン・フロントカバーあり・ワンタッチチェーンタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数
ダブルロールスクリーン フロントカバーあり

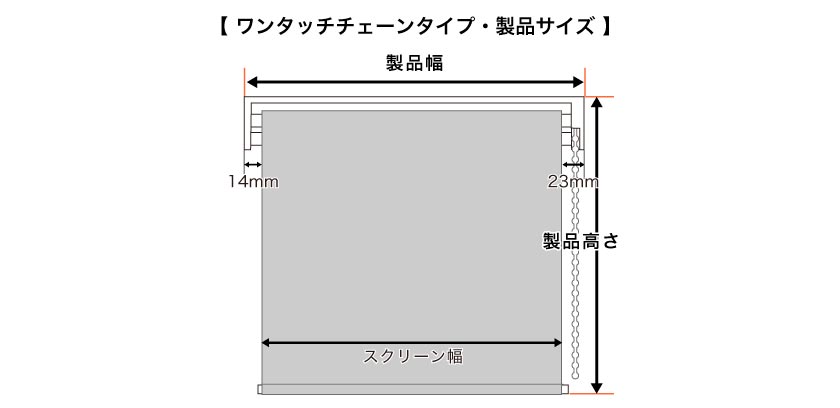

ダブルロールスクリーン フロントカバー付き ワンタッチチェーンタイプの製品サイズ

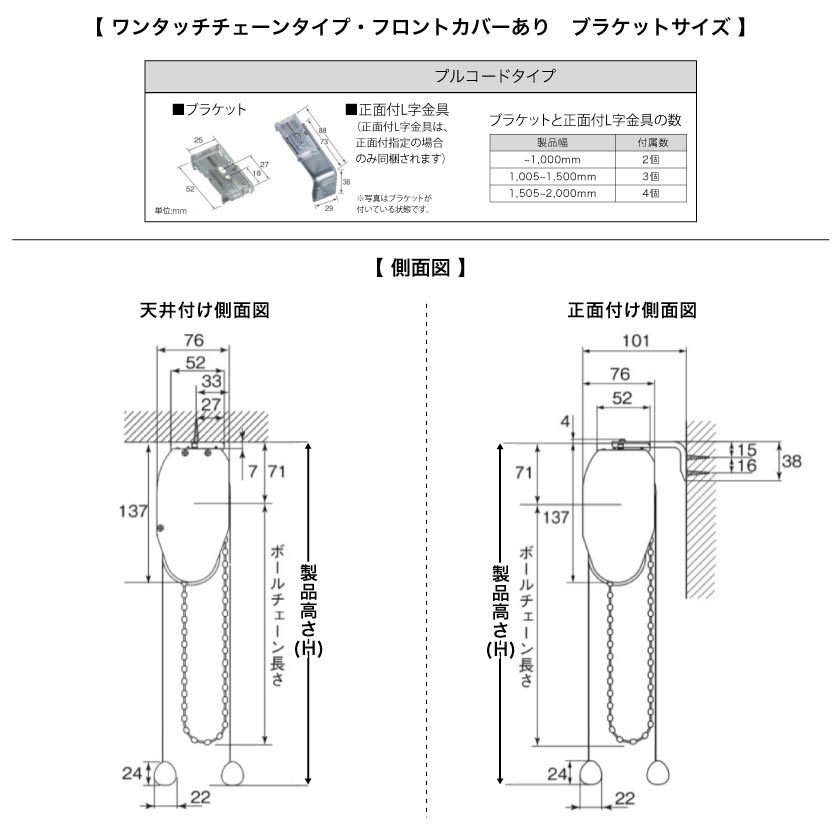

ダブルロールスクリーン フロントカバー付き ワンタッチチェーンタイプの側面サイズとブラケットサイズ、数

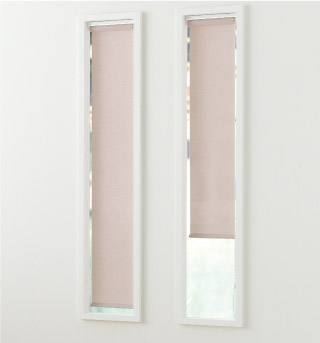

小窓ロールスクリーンの製品サイズ

【小窓ロールスクリーン・プルコードタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数
スリット窓・小窓ロールスクリーン プルコードタイプの製品サイズ
スリット窓・小窓ロールスクリーン プルコードタイプの側面サイズとブラケットサイズ、数

【小窓ロールスクリーン・チェーンタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数

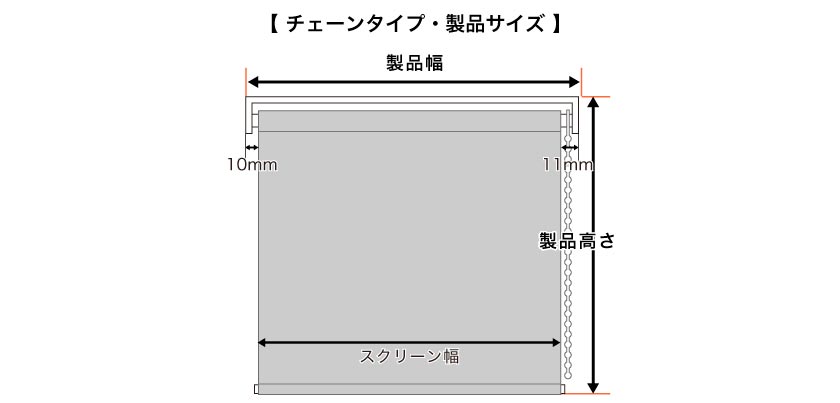

スリット窓・小窓ロールスクリーン チェーンタイプの製品サイズ

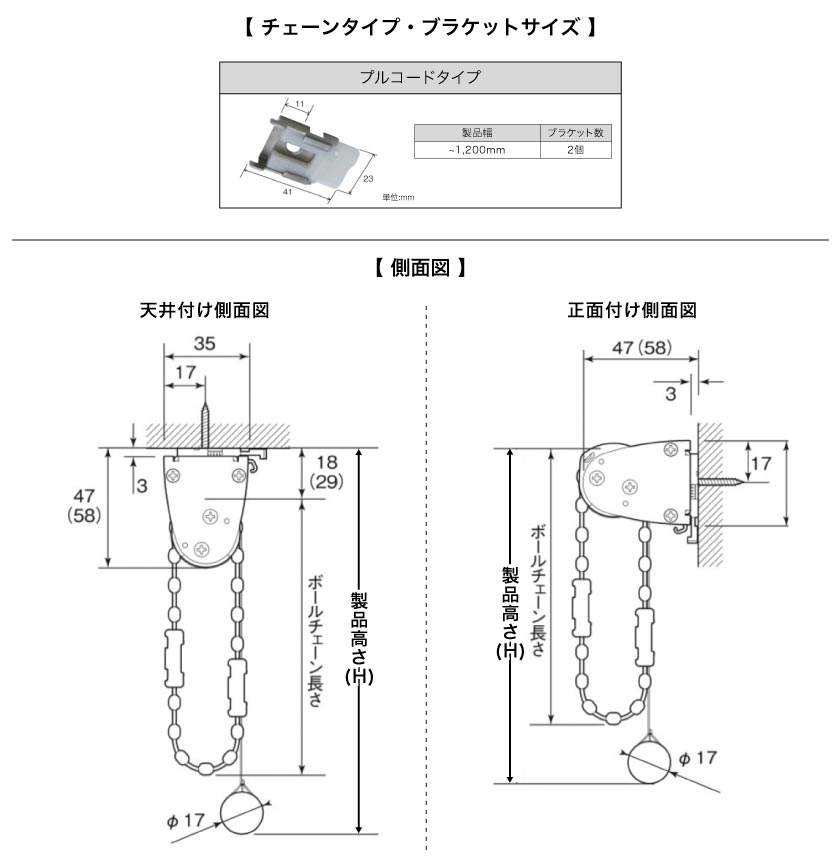

スリット窓・小窓ロールスクリーン チェーンタイプの側面サイズとブラケットサイズ、数

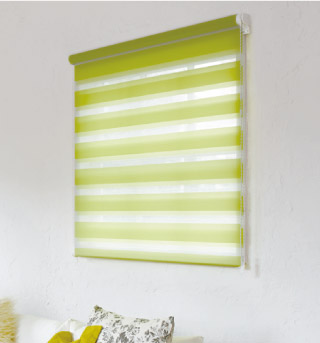

調光ロールスクリーンの製品サイズ

【調光ロールスクリーン・チェーンタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数

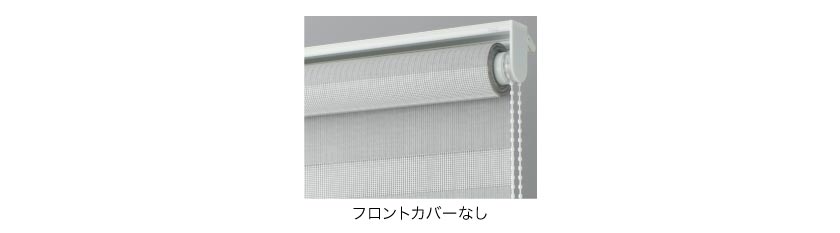

調光ロールスクリーン フロントカバーなし
調光ロールスクリーン チェーンタイプの製品サイズ

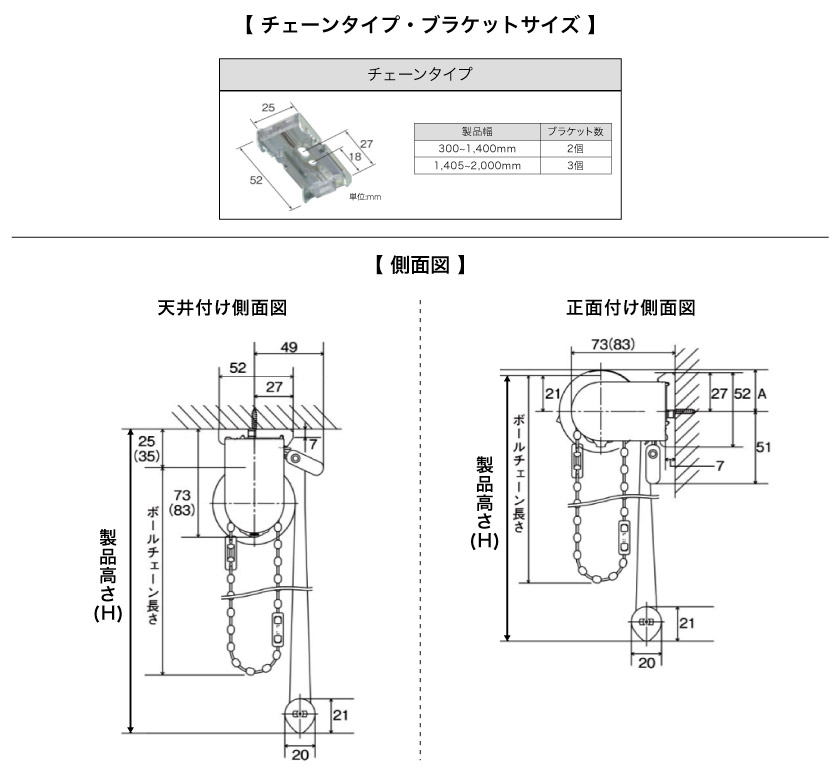

調光ロールスクリーン チェーンタイプの側面サイズとブラケットサイズ、数

【調光ロールスクリーン・フロントカバー付き チェーンタイプ】の製品サイズ・側面サイズ・ブラケットサイズ・ブラケット数

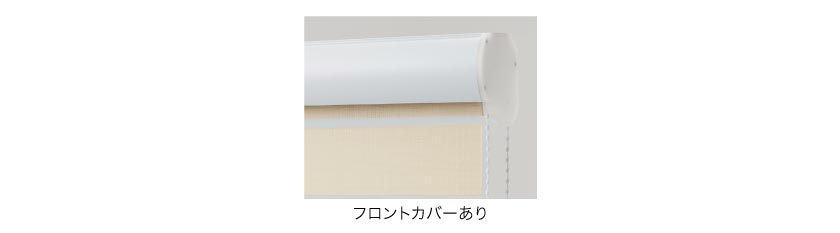

調光ロールスクリーン フロントカバー付き

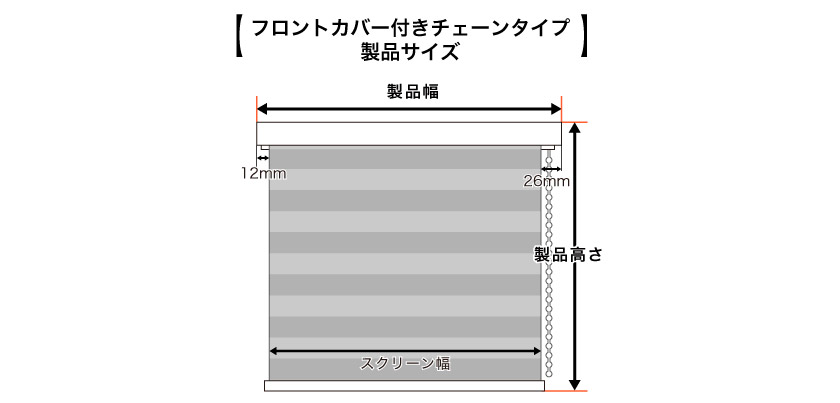

調光ロールスクリーン・フロントカバー付きチェーンタイプの製品サイズ
調光ロールスクリーン・フロントカバー付きチェーンタイプの側面サイズとブラケットサイズ、数
